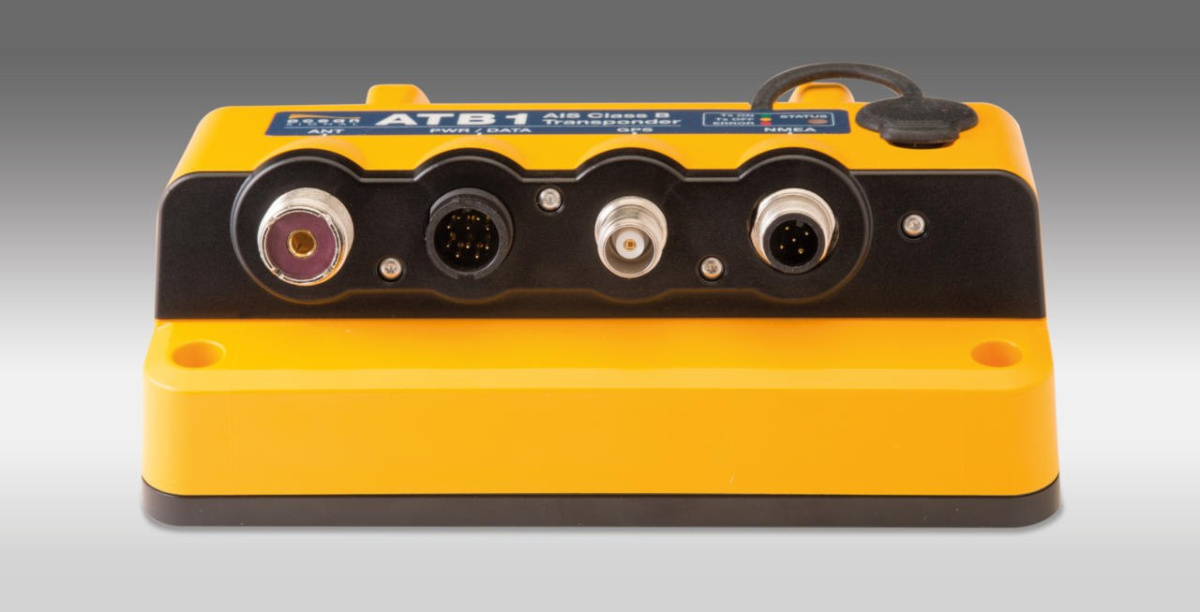

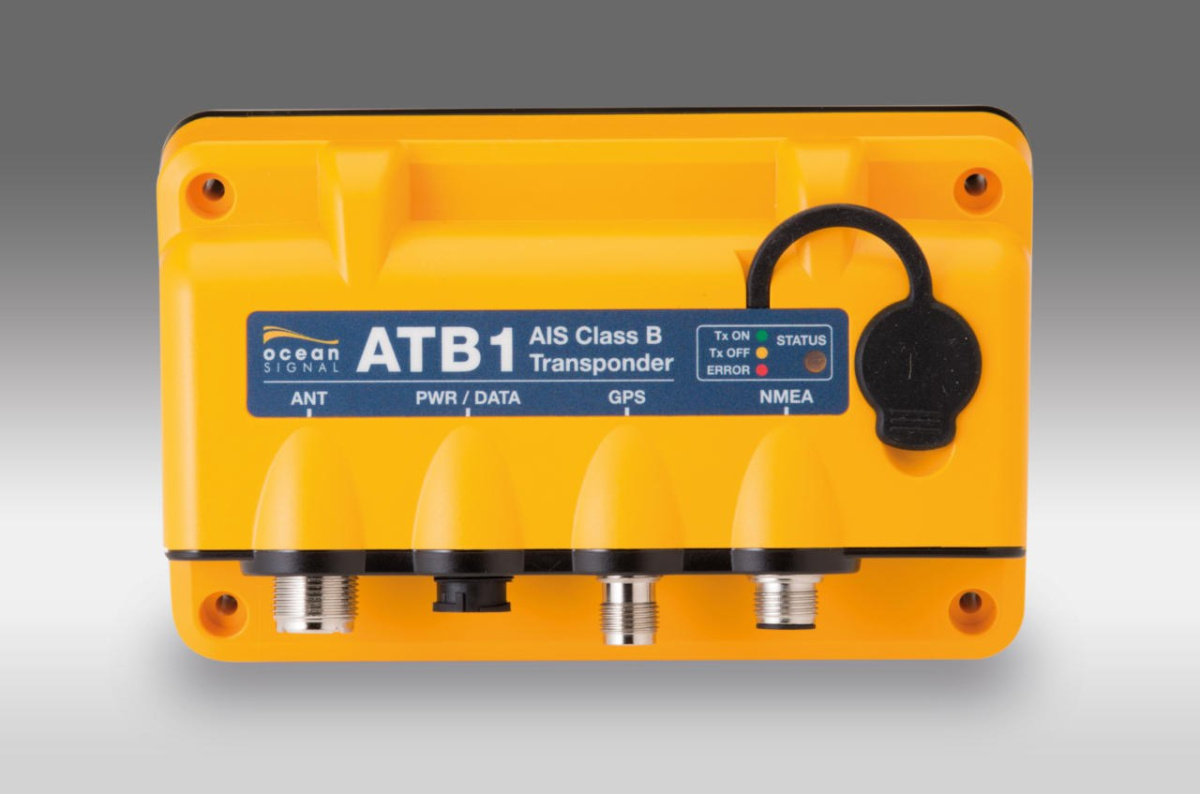

• Transponder AIS klasy B, ATB1 z Wi-Fi

Symbol: 762S-02700

762S-02700 Transponder AIS klasy B, ATB1 z Wi-Fi

4005.00
szt. Do przechowalni
Wysyłka w ciągu 24h
Cena przesyłki 13
Odbiór osobisty 0
Paczkomaty InPost 13
Kurier InPost płatność z góry 17
Kurier InPost za pobraniem 19
Kurier 22
Kurier (Pobranie) 26
Dostępność Mało
Waga 0.15 kg
Ocean Signal

Zamówienie telefoniczne: 583403689

Zostaw telefon

Transponder AIS klasy B, ATB1 z Wi-Fi

Zachowaj bezpieczeństwo - zobacz inne jednostki pływające i bądź dla nich widoczny dzięki ATB1 Ocean Signal

  • Zwiększona widoczność na inne jednostki pływające (SOTDMA)
  • DARMOWA, przyjazna dla użytkownika aplikacja mobilna do konfiguracji
  • WiFi, USB, NMEA 0183 i NMEA 2000®
  • Prosty w instalacji i obsłudze
  • Znakomity wewnętrzny 99-kanałowy odbiornik GPS
  • Dostarczany w komplecie z zewnętrzną anteną GPS
  • Aktualizacje oprogramowania i firmware dostępne na stronie oceansignal.com/software-updates

Użytkownik musi skonfigurować ATB1 wprowadzając numer MMSI jednostki pływającej i inne szczegóły. Można to zrobić za pomocą aplikacji mobilnej lub programu internetowego:
W celu znalezienia wersji na Androida, prosimy wyszukać w PlayStore hasło Ocean Signal
W celu znalezienia wersji na mobile iOS, prosimy wyszukać w AppStore hasło Ocean Signal
W celu skorzystania z aplikacji webowej, prosimy kliknąć tutaj: AIS Config
W celu aktualizacji firmware, prosimy kliknąć tutaj: AIS Update

Nadajnik-odbiornik AIS Ocean Signal ATB1 klasy B z doskonałym systemem dostępu SOTDMA zapewnia lepszą widoczność i bezpieczeństwo na morzu:

W pełni zgodny z SOTDMA nadajnik/odbiornik AIS ATB1 klasy B firmy Ocean Signal to najnowsze z długiej linii niezbędnych urządzeń, rozwiązanie dedykowane dla bezpieczeństwa morskiego opracowane i wyprodukowane w Wielkiej Brytanii, kierowane na rynek morski.

Zaprojektowany jako pomoc w unikaniu kolizji, zapewnia znaczną przewagę w zakresie bezpieczeństwa nawigacji, dając ci spokój ducha, że Twój jacht będzie widoczny w dzień i w nocy, bez względu na pogodę, na dzisiejszych ruchliwych szlakach wodnych.



Sieć ATB1

Informacje o twojej jednostce pływającej, takie jak pozycja, prędkość, kurs i namiar są ustalane automatycznie i ciągle za pomocą imponującego wewnętrznego odbiornika multi-GPS w celu dokładnego globalnego ustalenia pozycji. Mając na wyposażeniu 99 kanałów namierzania i 33 kanały śledzenia, ta zaawansowana technologia daje pewność, że transmisje AIS zapewnią zawsze najdokładniejsze wskazanie pozycji jachtu.

Inne informacje o jednostce, takie jak nazwa jachtu, znak wywoławczy, typ i wymiary, a także MMSI są również przesyłane automatycznie z ATB1. Informacje te możesz przesłać do ATB1 bezpośrednio poprzez Wi-Fi z przyjaznej dla użytkownika aplikacji mobilnej lub strony internetowej Ocean Signal. Po przesłaniu tej informacji będziee ona przechowywana w nieulotnej pamięci urządzenia, nawet jeśli urządzenie będzie wyłączona przez długi czas.

ATB1 odbiera i interpretuje również komunikaty AIS z innych znajdujących się w zasięgu statków wyposażonych w AIS, które można następnie bez wysiłku przesyłać do innych urządzeń nawigacyjnych, takich jak plotery map, laptopy lub telefony komórkowe, wykorzystując wyjścia NMEA 0183, NMEA 2000®, USB lub WiFi ATB1.

Użycie doskonałego schematu dostępu SOTDMA* odróżnia ATB1 od dostępnych produktów CSTDMA** klasy B. To urządzenie Ocean Signal klasy B ma taki sam priorytet transmisji AIS jak urządzenie klasy A, co daje dodatkową pewność, że nie dojdzie do utraty ani opóźnienia transmisji, nawet w obszarach o dużym natężeniu ruchu.

ATB1 ma również szybszy współczynnik raportowania i wyższą moc wyjściową niż jednostki CSTDMA klasy B. Wysyła transmisje AIS co 5 sekund zamiast maksymalnie dwóch transmisji na minutę, a moc wyjściowa 5 W zamiast 2 W umożliwia transmisję dalej.

Światło LED wielokolorowego wkaźnika na ATB1 sygnalizuje bieżący stan pracy urządzenia. Ta dodatkowa funkcja bezpieczeństwa zapewnia pewność, że ATB1 ma ciągłą transmisję AIS i optymalną wydajność. ATB1 posiada elegancką, ale solidną wodoodporną konstrukcję, która cechuje się wysoką wydajnością i niskim zużyciem energii.

Transponder jest szybki i prosty w instalacji i wyposażony jest w zewnętrzną antenę GPS, co oznacza, że wystarczy użyć odpowiedniego urządzenia (telefonu komórkowego, tabletu lub komputera), aby przesłać informacje o swojej jednostce pływającej, i możesz rozpocząć przesyłanie wiadomości AIS w kilka minut.

Będąc liderem w dziedzinie ratujących życie produktów morskich dla rynków profesjonalnych i rekreacyjnych, Ocean Signal po raz kolejny zapewnia najwyższy poziom bezpieczeństwa i spokoju ducha dzięki transponderowi ATB1 klasy B.

* Self Organised Time Division Multiple Access
** Carrier Sense Time Division Multiple Access

Wymiary ATB1

Często zadawane pytania

Jakie informacje są transmitowane?

Raporty pozycji (MMSI, Szer. geograficzna, Dł. geograficzna, COG, SOG) dla Klasy B (SOTDMA)

  • Co 3min., gdy SOG < 2 węzły
  • Co 30s, gdy SOG >= 2 węzłów < 14 węzłów
  • Co 15s, gdy SOG >= 14 węzłów < 23 węzłów
  • Co 5s, gdy SOG > 23 węzły

Dane jednostki pływającej (Nazwa, znak wywoławczy, wymiary, typ etc.)

  • Co 6min.

Oznacza to, że jeśli jesteś zacumowany lub w marinie, może trochę potrwać, zanim twoje dane będą widoczne w systemach innych osób.

W zależności od twojej lokalizacji, widzialność na stronach typu Marine Traffic czy Shipfinder może zabrać znacznie więcej czasu.

Czy mogę użyć istniejącego odbiornika GPS lub danych GPS zamiast instalować dodatkową antenę GPS dla AIS?

Nie. Korzystanie z wewnętrznego odbiornika GPS jest wymagane przez przepisy AIS.

AIS można wykorzystać jako źródło wyjściowe pozycji, konfigurując go do wysyłania danych pozycji GPS (fraza RMC NMEA), chociaż nie jest to na ogół zalecane.

Czy mogę zmienić MMSI lub dane jachtu?

Zawsze zachowuj ostrożność przy wprowadzaniu numeru MMSI.
Po zaprogramowaniu zmiana numeru MMSI będzie wymagać "odblokowania" systemu AIS poprzez skontaktowanie się z Ocean Signal za pośrednictwem aplikacji do konfiguracji. Może to potrwać do 2 dni.

Zmiana wszystkich innych wprowadzonych danych jest prosta do wykonania przy użyciu mobilnej lub internetowej aplikacji do konfiguracji.

Jak podłączyć ATB1 do istniejącej elektroniki nawigacyjnej?

ATB1 jest wyposażony w protokoły komunikacyjne NMEA0183 i NMEA2000..

Aby połączyć się za pomocą NMEA0183, będziesz potrzebować odpowiedniego bloku złącza i informacji o okablowaniu dla urządzeń drugiego producenta.

Aby połączyć się za pomocą NMEA2000, będziesz potrzebować kabla spur (spustowego) odpowiedniego do podłączenia do wtyku DeviceNet (męskiego) na AIS do istniejącego kabla backbone NMEA2000. Na kablu backbone musi być dostępne nieużywane połączenie.

Jakiego rodzaju anteny radiowej należy użyć?

ATB1 nadaje i odbiera w paśmie VHF, więc odpowiednia będzie każda antena szerokopasmowa VHF dobrej jakości.

Dostępne są strojone anteny AIS, które są odpowiednie, ale należy unikać innych wąskopasmowych lub strojonych anten. Jeśli radio VHF ma korzystać z pojedynczej anteny i ATB1, należy zainstalować aktywny rozdzielacz anteny (splitter).

Jaki jest zasięg AIS?

Różni się to ogromnie w zależności od pogody, wysokości anteny VHF itp.

  • Typowy zasięg transmisji dla klasy B wynosi 10 mil morskich
  • Typowy zasięg odbioru dla celów klasy A wynosi 20 mil morskich
  • Zasięg odbioru może przekraczać 100 mil morskich w odpowiednich warunkach

Jak skonfigurować ATB1?

Użytkownik musi skonfigurować ATB1 poprzez wprowadzenie numeru MMSI jednostki pływającej orazi innych danych jachtu.
Procedurę tę mozna wykonać przy pomocy aplikacji mobilnej lub poprzez program internetowy:

  • W celu znalezienia wersji na Androida, prosimy wyszukać w PlayStore hasło Ocean Signal
  • W celu znalezienia wersji na mobile iOS – ta wersja będzie dostępna wkrótce
  • W celu skorzystania z aplikacji webowej, prosimy kliknąć tutaj: AIS Config
  • W celu aktualizacji firmware, prosimy kliknąć tutaj: AIS Update

Specyfikacja techniczna

Specyfikacja nadajnika
Moc nadawania 5/1 Watów
Zakres częstotliwości 156.025 – 162.025 MHz
Modulacja AIS GMSK: BT 0.4
Specyfikacja odbiornika
Czułość -107 dBm dla iszacowaniar 20% pakietu błędów
Zakres częstotliwości AIS RX1 & RX2 156.025 – 162.025 MHz
Częstotliwość DSC 156.525MHz
Specyfikacja ogólna
Zakres temperatur -15°C do +55°C
Wodoodporność IPx7 (1 metr przez 30 minut)
Zakres napięcia zasilania 10.8 V do 31.2 V
Odbiornikk GPS
  Wysoka czułość
Kanały 99 dla namiaru / 33 dla śledzenia
Interfejsy
Porty szeregowe IEC61162-1, -2 (NMEA 0183); 2 Rx/Tx / NMEA2000® / USB / WiFi IEC802.11 bgn
Zgodność
  IEC62287-2, IEC60945

Do pobrania:

Instrukcja obsługi - ATB1 (plik PDF): Ikona pdf
