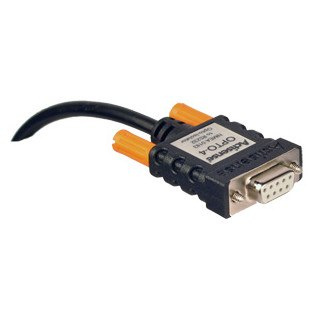

PC-OPTO-4 Przewód Opto-isolator OPTO-4

Actisense OPTO-4 to dwukierunkowy interfejs kablowy NMEA 0183 (RS422) do RS232, który zapewnia bezpieczną metodę podłączenia systemu NMEA 0183 do laptopa, komputera PC, lub innego urządzenia posiadającego standardowy 9-pinowy port RS232. Izolacja chroni podłączone urządzenie, więc jakiekolwiek potencjalne zagrożenia napięciowe na szynie NMEA 0183 nie spowodują uszkodzenia sprzętu komputerowego, oferując użytkownikowi całkowity spokój umysłu.

OPTO-4 pasuje zwłaszcza do otoczenia "hałaśliwego" lub handlowego, gdyż zapewnia kompletne rozwiązanie dla budowniczych systemów, którzy wymagają, by wszystkie komponenty były ekranowane. Ponieważ interfejs kablowy zasilany jest z portu komputera PC, nie sprawia kłopotów podczas szybkiej instalacji.

Unikalny projekt Actisense integruje odpowiednio ukształtowaną, wodoodporną obudowę i niewielkie rozmiary ułatwiające instalację w miejscach o niewielkiej wolnej przestrzeni.

  • Zgodny z NMEA 0183 & RS232
  • Komunikacja pełny duplex (dwudrożna)
  • Wszystkie szybkości transmisji 115200 Baud
  • Kształtna obudowa o wąskim profilu dla ułatwienia instalacji w miejscach o niewielkiej przestrzeni
  • Czasowa ochrona na wyjściowej linii komputera PC
  • Opto-izolacja dostarczająca ochrony 2000 woltów na wejściu liniowym komputera PC
  • Ochrona odwróconego napięcia na liniowym wejściu komputera PC
  • Ograniczony prąd, by chronić kable przed usterkami
  • Zasilany z portu - pobiera zasilanie z portu komputera PC
  • W pełni ekranowany, by jak najlepiej odrzucać hałas

Przykładowy schemat podłączeniowy OPTO-4

Specyfikacja techniczna:

Specyfikacja elektryczna
Nasłuchiwanie NMEA/Izolacja wejścia 2kV Opto-izolacja pomiędzy parą Czerwony/Czarny NMEA a pozostałymi połączeniami
Nasłuchiwanie NMEA/Napięcie wejściowe +/-15V stałe maximum
+/-35V Max <1 sekunda
Nasłuchiwanie NMEA/Progi sygnałowe wejścia Logiczny'0' +2V do +15V
Logiczny '1' -15V do 0V
Nadawanie NMEA/Napięcie wyjściowe & prąd W zależności od interfejsu hosta RS232. Typowo +/-5V do +/-15V @10mA Max
Napięcie RS232 na hoście +/-7V do +/-15V
Całkowity pobór prądu portu RS232 2mA do 5mA zależnie od napięcia RS232
Prędkość/Prędkość transmisji (Baud Rate) 4800 do 115200 Baud
Specyfikacja mechaniczna
Materiał obudowy Czarne PVC
Materiał śruby kciukowej (Thumb Screw) Pomarańczowe PVC
Śruba Stal, niklowana, gwintowana M2.8
Wtyczka DB9 9-pinowa żeńska
Długość kabka 1.5m
Przewód kabla 22AWG (17/34AWG) cynowana skręcona miedź
Oplot kabla PVC
Ekran Wewnętrzny ekran miedziany foliowany
Zewnętrzna średnica kabla 5.5mm
Zatwierdzenia i certyfikaty
Temperatura pracy -20°C do +70°C
Specyfikacja elekryczna Zgodna z IEC 61162-2
Waga 100g
Gwarancja 3 lata
Certyfikacja UL Kabel E137250
Zgodność z RoHs Tak

Do pobrania:

Instrukcja w j. angielskim - OPTO-4 (plik PDF): Ikona pdf

  • Model: A-OPTO-4
  • Waga wysyłki: 0.1kg
  • Wyprodukowany przez: Actisense
