BAM010702200 (R) Monitor baterii BMV-702 BLACK (czarny)

BAM010702200 (R) Monitor baterii BMV-702 BLACK (czarny)

BMV-702 to precyzyjny monitor akumulatorów. Podstawową funkcją monitora baterii jest obliczenie zużytych amperogodzin i pokazywanie stanu naładowania akumulatora. Zużyte amperogodziny oblicza się, integrując prąd płynący do lub z akumulatora.

"Wskaźnik paliwa" akumulatora, wskaźnik czasu do wyczerpania zapasów i wiele innych

Pozostała pojemność baterii zależy od zużytych amperogodzin, prądu rozładowania, temperatury i wieku baterii. Aby uwzględnić wszystkie te zmienne, potrzebne są złożone algorytmy oprogramowania. Oprócz podstawowych opcji wyświetlania, takich jak zużyte napięcie, prąd i amperogodziny, seria BMV-700 wyświetla również stan naładowania, pozostały czas użycia i pobór mocy w watach. BMV-702 posiada dodatkowe wejście, które można zaprogramować do pomiaru napięcia (drugiego akumulatora), temperatury akumulatora lub napięcia w punkcie środkowym (patrz poniżej).

Bluetooth Smart

Użyj klucza sprzętowego Bluetooth Smart do monitorowania baterii w smartfonach, tabletach, MacBookach i innych urządzeniach Apple lub Android.

Łatwa instalacja

Wszystkie połączenia elektryczne są wykonywane na płytce drukowanej szybkiego podłączania na boczniku prądowym. Bocznik łączy się z monitorem za pomocą standardowego kabla telefonicznego RJ12. W zestawie: kabel RJ12 (10 m) i kabel akumulatora z bezpiecznikiem (2 m); żadne inne elementy nie są potrzebne. W zestawie znajduje się również oddzielna ramka przednia dla kwadratowego lub okrągłego wyglądu wyświetlacza, pierścień zabezpieczający do montażu z tyłu i śruby do montażu z przodu.

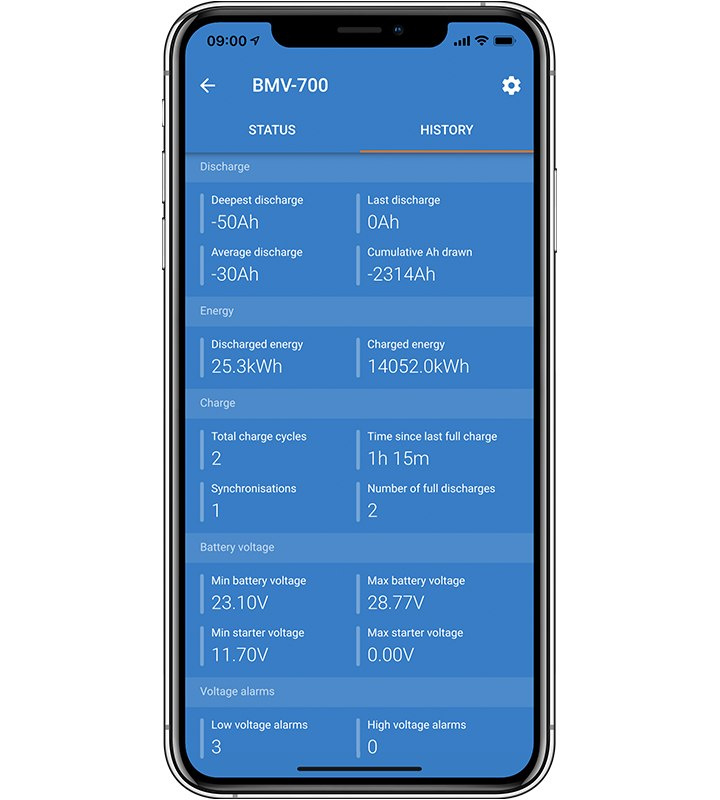

Łatwy do zaprogramowania (przy pomocy smartfona!)

Menu szybkiej instalacji i szczegółowe menu ustawień z przewijanymi tekstami pomagają użytkownikowi przejść przez różne ustawienia. Możesz też wybrać szybkie i łatwe rozwiązanie: pobierz aplikację na smartfona (wymagany klucz Bluetooth Smart).

Monitorowanie napięcia w punkcie środkowym (tylko BMV-702)

Ta funkcja, która jest często używana w przemyśle do monitorowania dużych i drogich banków akumulatorów, jest teraz po raz pierwszy dostępna po niskich kosztach, do monitorowania dowolnego banku akumulatorów.

Bank baterii składa się z szeregu połączonych szeregowo ogniw. Napięcie w punkcie środkowym to napięcie w połowie długości łańcucha. Idealnie byłoby, gdyby napięcie w punkcie środkowym stanowiło dokładnie połowę całkowitego napięcia. W praktyce będą jednak widoczne odchylenia, które zależą od wielu czynników, takich jak inny stan naładowania nowych baterii lub ogniw, różne temperatury, wewnętrzne prądy upływowe, pojemności i wiele innych.

Duże lub rosnące odchylenie napięcia punktu środkowego wskazuje na niewłaściwą konserwację baterii lub awarię baterii lub ogniwa. Działania naprawcze po wystąpieniu alarmu napięcia w punkcie środkowym mogą zapobiec poważnemu uszkodzeniu drogiej baterii. Więcej informacji można znaleźć w instrukcji BMV.

Standardowe funkcje

- Napięcie akumulatora, prąd, moc, zużyte amperogodziny i stan naładowania
- Pozostały czas przy bieżącym tempie rozładowania
- Programowalny alarm wizualny i dźwiękowy
- Programowalny przekaźnik do wyłączania niekrytycznych obciążeń lub do uruchamiania generatora w razie potrzeby
- Zestaw boczników i zestaw przyłączeniowy 500 Amp
- Możliwość wyboru bocznika do 10.000 Amperów
- Port komunikacyjny VE.Direct
- Przechowuje szeroki zakres wydarzeń historycznych, które można wykorzystać do oceny wzorców użytkowania i stanu baterii
- Szeroki zakres napięcia wejściowego: 6,5 - 95 V.
- Rozdzielczość pomiaru wysokiego prądu: 10 mA (0,01A)
- Niskie zużycie prądu: 2,9 Ah na miesiąc (4mA) @ 12V i 2,2Ah na miesiąc (3mA) @ 24V

BMV-702 dodatkowe funkcje

Dodatkowe wejście do pomiaru napięcia (drugiego akumulatora), temperatury lub napięcia w punkcie środkowym oraz odpowiednich ustawień alarmu i przekaźnika.

Inne opcje monitorowania baterii

- Lynx Shunt VE.Can

Więcej o napięciu środkowym

Jedno złe ogniwo lub jedna zła bateria może zniszczyć duży, drogi zestaw baterii. Gdy akumulatory są połączone szeregowo, na czas można wygenerować ostrzeżenie poprzez pomiar napięcia w punkcie środkowym. Więcej informacji znajduje się w instrukcji BMV, sekcja 5.2.

Zalecamy stosowanie modułu równoważenia baterii Victron Energy (BMS012201000), by zmaksymalizować żywotność akumulatorów połączonych szeregowo.

Media

Specyfikacja techniczna

Do pobrania

Instrukcja w j. angielskim - BMV-702 (plik PDF):
