701-BSP2 Ramka z dwoma wyłącznikami baterii 701

701-BSP2 Ramka z dwoma wyłącznikami baterii 701

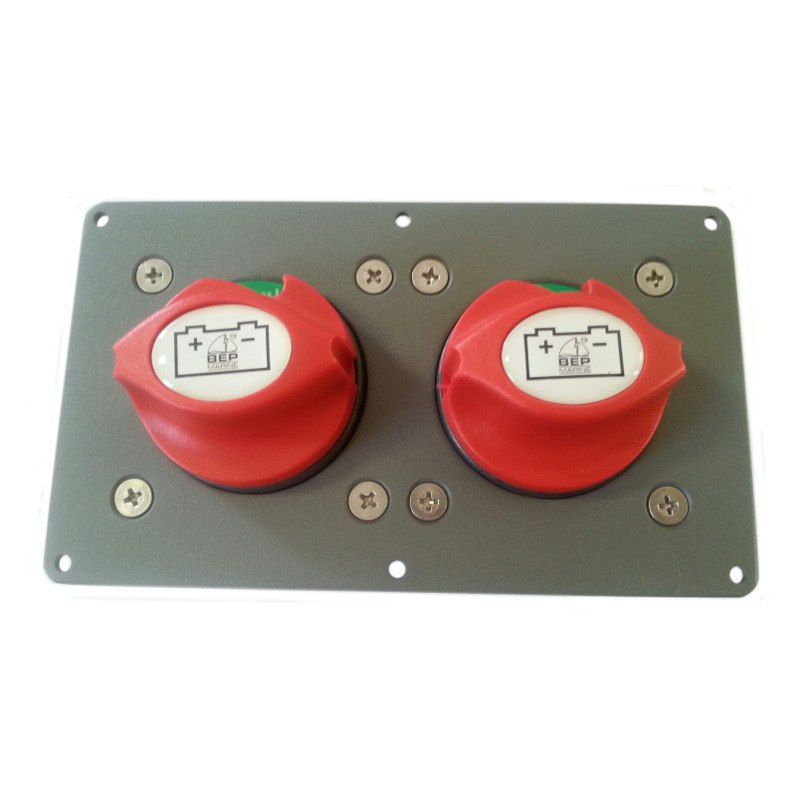

Zestaw składa się z podwójnej ramki montażowej BSP-2 oraz dwóch wyłączników głównych baterii 701.

Wymiary ramki: 160 x 95mm

BEP Wyłącznik główny baterii 701:

• Praca/obciażenie ciągłe 275A DC
• Obciążenie chwilowe 455A DC
• Zakres napięcia pracy: 48V DC
• Działanie: wł./wył.
• Montaż: możliwość wpuszczenia lub montaż na powierzchni
• Wymiary 69x69x70mm
• Śruby połączeniowe: 2 x 10mm
• Śruby i nakretki miedzane pokryte cyną

Wyposażony jest w pokrętło sterujące, którego nie można wyjąć/zdjąć, kiedy jest w ustawieniu włączone (wł.) lub wyłączone (wył.), ale który można wyjąć/zdjąć po przekręceniu o 45 stopni w kierunku przeciwnym do ruchu wskazówek zegara. Pokrętło wyposażone jest też w wymienny system etykiet opisowych, pozwalający na jego stosowanie w wielu różnych aplikacjach.

Zdejmowane płyty boczne ze wszystkich 4 stron dające możliwość podłączenia przewodów o przekroju do 50mm2 plus pokrywa tylna izolująca zaciski tylne i zabezpieczające je przed przebiciem/zwarciem. To sprawia, że przełącznik spełnia wymagania ABYC. Może być instalowany albo na powierzchni płaskiej, albo wpuszczony poprzez wycięcie otworu o średnicy 52 mm (2,1 cala).
